电力智能控制系统

 系统介绍

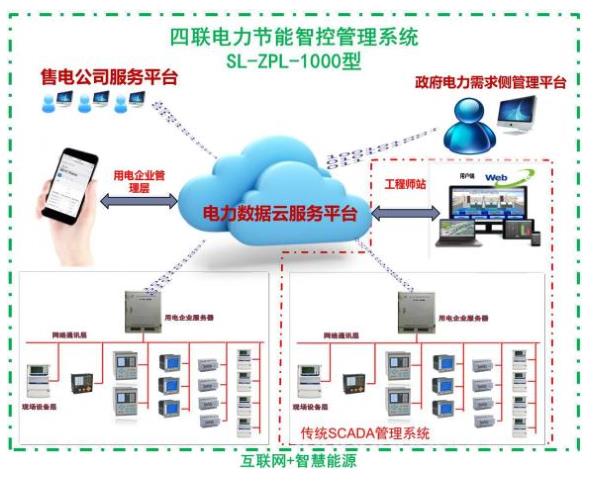

     SL-ZPL-1000型电力节能智控系统是在配电用户端安装一系列电量传感器，监测各类电力仪器仪表及继电保护回路，通过各种通讯规约采集数据至用户本地服务器，再通过4G无线路由器由移动无线网络传输至公司数据存储中心云服务平台，在云服务平台上，对用户的电力数据、用电状态进行数学建模、能耗分析等大量的数据处理运算；然后将用电数据及运算的结果参数发送至客户的手机APP端及用户电脑端；构成一个完整的系统链路；从而为管理者和技术人员提供实时的电力在线监控，故障预测、故障报警、电能耗分析，电量管理考核等，满足用户对用电监控的要求。

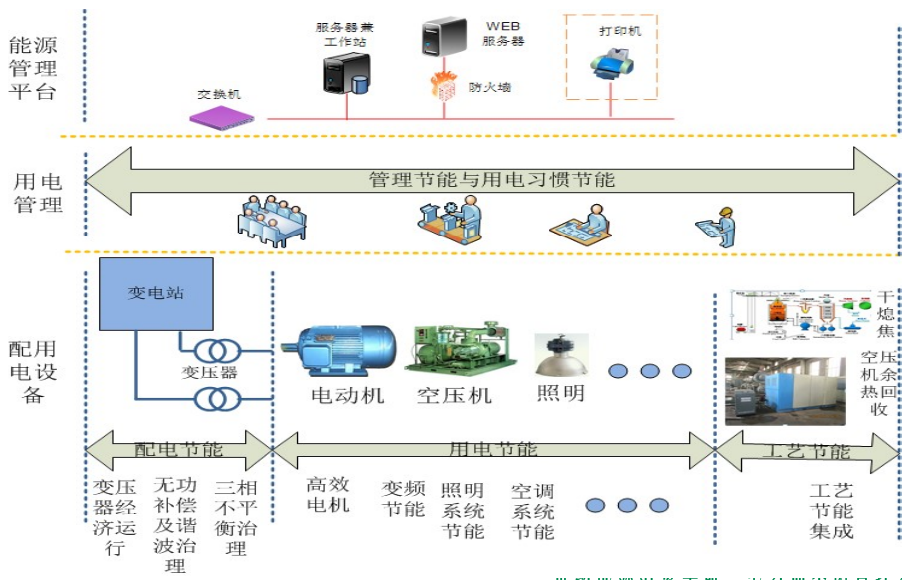

SL-ZPL-1000电力节能智控管理系统与其传统SCADA管理系统的区别



SL-ZPL-1000电力节能智控管理系统设计标准

SL-ZPL-1000电力节能智控管理系统适用范围

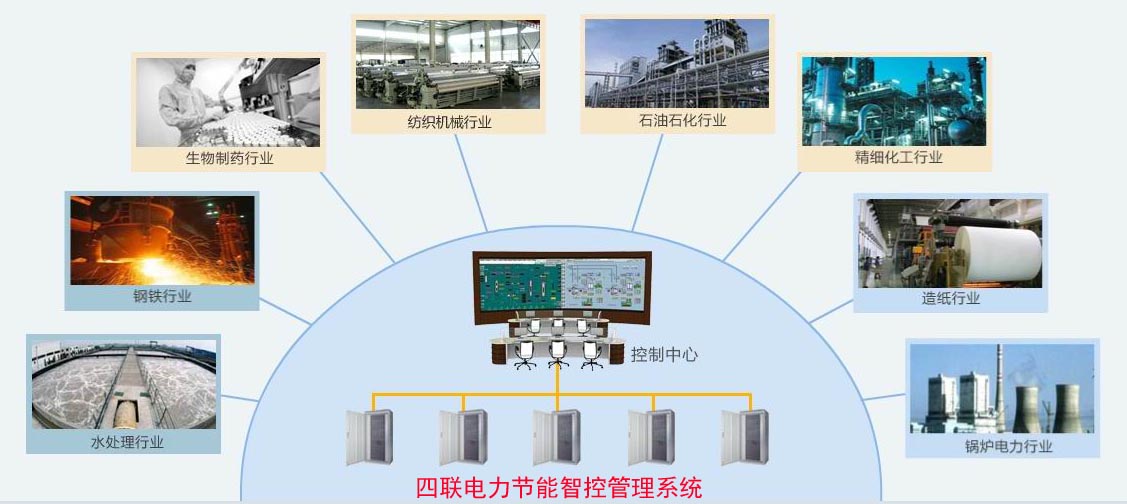

      SL-ZPL-1000型电力节能智控系统，广泛适用从0.4KV～110KV电压等级间的大型公建、商业广场、工矿企业、酒店、医院、物业、政府、学校等各行业用电用户。

SL-ZPL-1000电力节能智控管理系统的优势
◆ 用电管理自动化水平高
      SL-ZPL-1000电力节能智控管理系统全天候自动采集检测所有电能数据，手机画面尽收眼底。取代传统的监控SCADA运行值班，做到无人值守，安全运行，通过对用户配电网络和电气设备的不间断的保护和监控，提高供电可靠性和供电系统的自动化水平。
      SL-ZPL-1000电力节能智控管理系统采集电能数据存储至云平台，数据存储5年，可查询打印。由传统的人员被动监控，进化到云端主动不间断监控，提高监控强度，防患偶发电气故障，同时配合线下抢修团队，由聘用专职非专业的人员看守、遇事再叫维保单位，改为短时使用专业人员处理，提高故障处理效率，节省人力成本；此外，该系统把人的经验转成专家系统，用系统平台代替人工进行基础的、重复性的、大数据分析，不仅扩大经验服务范围，还降低专业服务成本。


◆ 企业用户用电管理便捷
      SL-ZPL-1000电力节能智控管理系统在云端数据自动形成电能分、时、日、月、年曲线图，自动分析、建模，自动巡检、自动锁定故障点并报警，能及时处理以减少故障对企业生产的影响。系统功能不受地点、时间限制，手机在线显示、分析、报警提示，成为企业电力管控中心，让用户做到“一机在手，节能无忧”。
      SL-ZPL-1000电力节能智控管理系统采用了数字化的故障指示器和数字化的通信技术，主要用于客户配电房输配电系统上，该系统可监测线路短路、接地、过负荷、断线、停电、盗割等，帮助电力运维人员迅速查找故障点，避免了事故进一步扩大。
◆ 提高企业用电的效率
      SL-ZPL-1000电力节能智控管理系统可让用户采用用电托管，降低人工成本。
      系统强大自动巡检、自动故障报警功能，避免电气设备损坏并延长电气设备的使用寿命。大大降低企业在电气设备方面的投资浪费。
      SL-ZPL-1000电力节能智控管理系统为企业提供真实，精准的用电数据，使每个生产单元建立建全考核机制，杜绝跑冒漏滴，人为浪费。让企业在用电管理成本大大减少，节约成本。
      SL-ZPL-1000电力节能智控管理系统作为企业电力用户侧管理平台，它和政府用电力需求侧管理平台实施数据接入，即可享受政府电价优惠和用电政策支持。

SL-ZPL-1000电力节能智控管理系统功能
◆自动监测功能

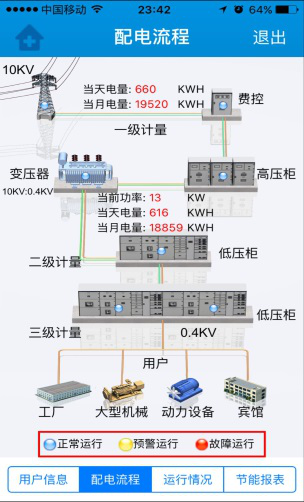

      SL-ZPL-1000电力节能智控管理系统具备友好的人机界面，能够以直观的形式显示配电线路的节点情况，同时将实时采集的各回路的电参量信息，以及主配电回路开关的分、合闸状态及相关故障、告警信号、实时显示在系统界面中。让企业管理者对企业用电运行情况一目了然，为企业电力节能提供有效依据。

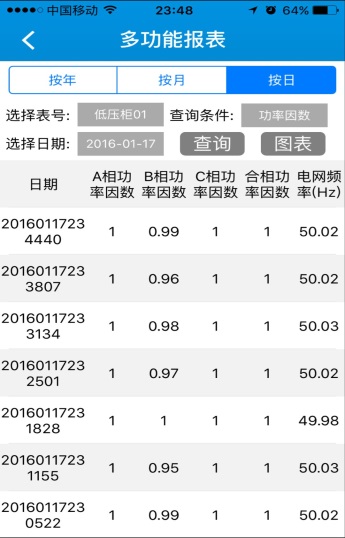

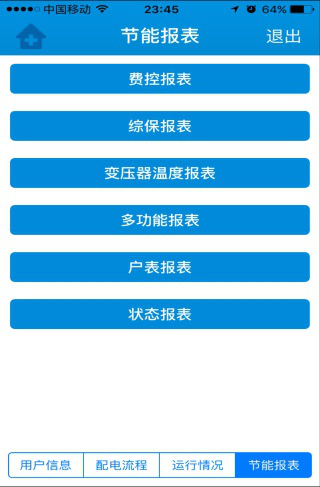

◆生成电能报表
      SL-ZPL-1000电力节能智控管理系统以丰富的数据报表体现计量体系的完整性。系统具备各回路定时抄表汇总统计功能，用户可以自由查询自系统正常运行以来任意时间段内各主配电节点的用电情况，即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明，并在用电误差偏大时可追溯，维护计量体系的正确性。

◆用电运行曲线
      SL-ZPL-1000电力节能智控管理系统对配电系统低压总进线回路（或重要负荷的出线）的电量、负荷趋势进行了记录。便于配电维护人员及时掌握用电需求与供电系统负荷占比，确保供电可靠性，为用户单位的用能权益提供保障。借助该功能，还可分析用能需量的增长趋势，电力公司的电能比对考核，负荷管理等。

◆记录实时数据
      SL-ZPL-1000电力节能智控管理系统具有对实时电力参数和历史电力参数的存储和管理功能，所有实时采集的数据、顺序事件记录等均可保存到实时数据库。在监控画面中能够自定义需要查询的参数、查询的时间段或选择查询最近更新的记录数等，并通过报表方式显示出来。该功能方便用户进行事故追溯查询。

◆手机提醒报警
     SL-ZPL-1000电力节能智控管理系统具备遥信报警配置功能，系统能够对配电回路断路器的分合闸动作进行实时监测并报警。系统报警时能够进行手机语音提示，自动推送报警画面。


◆工程师工作站

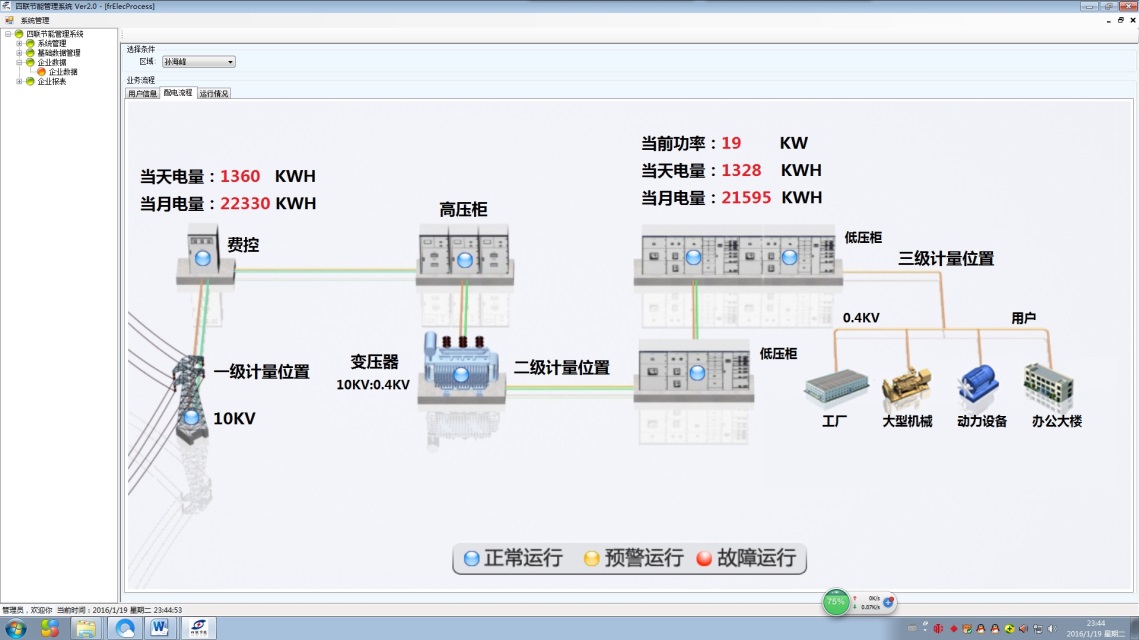

      SL-ZPL-1000电力节能智控管理系统可以实时显示接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构，可在线诊断系统网络通讯状态，发生网络故障时能自动在屏幕上显示故障单元和故障部位。从而方便系统维护人员实时掌握现场各设备的通讯状态，对出现异常的设备及时维护，保证系统的稳定运行。

◆电能质量分析
      SL-ZPL-1000电力节能智控管理系统结合线下通过一定的检验手段，例如：质量统计分析、质量跟踪、趋势评估、越线警告、电能质量报告、交互式的质量数据查询工作等，对电能在各种能源介质进行质量控制，平衡能源介质品质与产品成本的矛盾。

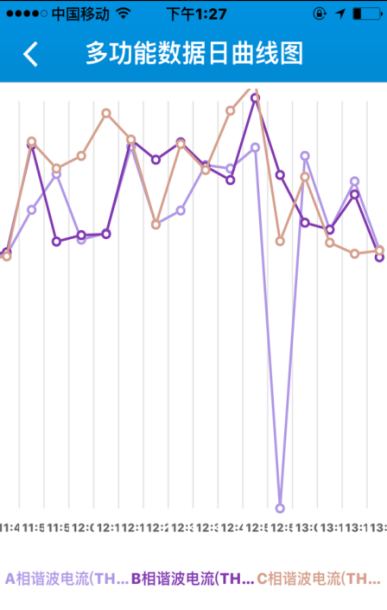

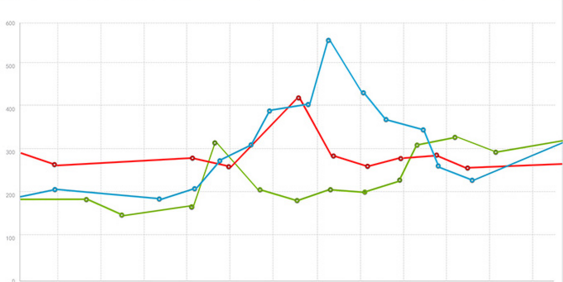

电 流 趋 势 图


◆用户权限管理
      SL-ZPL-1000电力节能智控管理系统为保障系统安全稳定运行，设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作（如配电回路名称修改等）。可以定义不同级别用户的登录名、密码及操作权限，为系统运行维护管理提供可靠的安全保障。
      SL-ZPL-1000电力节能智控管理系统可将用户的级别分为操作工、班长、工程师、总经理这四个等级，每个等级可以单独赋给不同的操作权限，包括进入运行、退出运行、数据查询操作、报表管理。系统管理员为最高等级用户，高一级的用户可以添加、删除下一级别的用户。

SL-ZPL-1000电力节能智控管理系统及电能服务一体化解决方案，针对企业所关心的八大常见问题分析;

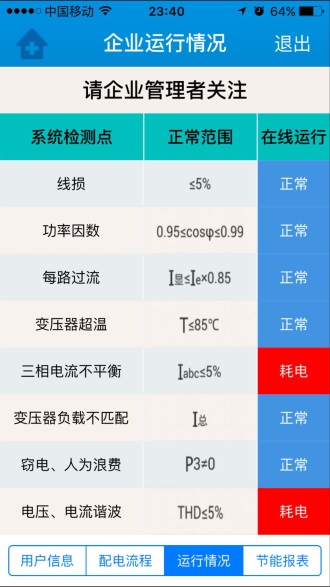

      通过在线全天候自动监测用电用户的线损、功率因数、每路过流、变压器超温，变压器负载是否匹配、三相电流电压是否平衡、有无人为浪费或人为窃电行为及谐波等八大问题，并在云端数据自动形成电能分、时、日、月、年曲线图，自动分析、建模，自动巡检、自动锁定故障点并报警，及时处理故障，减少因以上问题所带来对企业正常生产的影响，为企业安全生产保驾护航。
电力智控管理系统及电能服务一体化解决方案

◆线损
       用户企业在新建项目时，为追求生产时效性，往往容易忽视高压变配电线路架设的性价比，会盲目追求开工，只要能满意一般的生产需求，就将就使用，这对企业的生产成本，设备的安全使用都埋下了隐患，线损值的正常范围为：线损值≤5%，SL-ZPL-1000电力节能智控管理系统通过在线采集回路计量数据，通过后台计算，比对，生成报表，同时存储在云服务器中，及时提醒用户通过手机端查看，同时发现问题，解决问题，保证企业用电节能。
◆线损产生的原因
       线损一般由以下原因产生：输电线路老旧，线径太小，满足不了电压电流通过的最大要求；企业生产负荷猛增，原有的导线负荷过大。
◆线损后果
      线损值过大带来最直接的损失表现为企业用电成本增加，电费巨增，严重线损会加快导线使用寿命剧减，加重企业的成本投资，甚至引发火灾并烧毁电气设备，让企业生产中断，造成巨大的经济损失。
◆线损解决方案
      SL-ZPL-1000电力节能智控管理系统在自巡检过程中发现了线损问题后，会通过手机提醒用户，根据SL-ZPL-1000电力节能智控管理系统的设计标准和要求，会提供针对性强的最佳优化方案，如：更换导线、负荷控制等。
◆功率因数
       用户企业在用电过程中，往往因生产的季节性，负载开启的时差，甚至负载的不匹配，电感性设备过多（如：异步电机，变压器等）、谐波重都会导致功率因数低下。功率因数值正常范围为：cos∮≥0.9。
◆功率因数低下的后果
      ●供电部门罚款
      ●用电网络线损大幅增加，电气设备输出能力下降，造成生产不正常。
      ●电费支出增加
◆功率因数低下解决方案
       SL-ZPL-1000电力节能智控管理系统在自巡检过程中发现了功率因数低下的问题后，会通过手机提醒用户，根据SL-ZPL-1000电力节能智控管理系统的设计标准和要求，会提供针对性强的最佳优化方案，如：加装电力电容柜进行补偿、负荷控制、优化变压器等。
◆每路过流
      用户企业在用电过程中，因线路负载过大，没有自动监测系统，未及时发现设备超温，过压、过流、过载等，都会产生每路过流。
◆每路过流后果
      ●设备处于危险运行中，易发生设备损毁或使用寿命大大缩短。
◆每路过流解决方案
      SL-ZPL-1000电力节能智控管理系统自动不间断监控，管理，能及时发现每路过流的问题，让企业准确把握电流情况，杜绝危害。
◆变压器超温与变压器负载不匹配
      用户企业在当初设计变压器容量时就有问题或以后生产量做大调整负荷产生的问题。
◆变压器超温与变压器负载不匹配后果
       ●大马拉小车，则变损增加，功率因数下降。
       ●小马拉大车，则变损增加，变压器寿命严重下降，如温度每超过上限标准10度，则寿命减一半。
       ●企业电费增加，生产不安全。
◆变压器超温与变压器负载不匹配解决方案
       SL-ZPL-1000电力节能智控管理系统在自巡检过程中发现了变压器超温与变压器负载不匹配后，会提醒用户企业，通过变压器的扩容或降容变压器，减少基本电费，保障变压器最佳经济运行区间，效率最大化，杜绝电气安全隐患。
◆三相不平衡
       用户企业因电工操作不当，电气设备搭线不科学，导致某一相上的负荷过大，各相搭载负荷（空调、热水器、电脑照明灯等）不均衡，都会产生三相不平衡。
◆三相不平衡后果
       ●用电设备如三相电动机的输出功率下降，电机过热，变压器工作容量下降，回路中有大量零线电流。
       ●线损大量增加，开关易烧毁。
       ●电费支出增加
◆三相不平衡解决方案
       SL-ZPL-1000电力节能智控管理系统在自巡检过程中发现了三相电流电压不平衡后，通过后台建模分析，及时提醒用户企业，发出预警信号，让企业调整，为企业节能提供依据，同时避免因三相不平衡引起的电气火灾，保证电气设备的正常使用，为企业的安全连续生产保驾护航。
◆谐波严重
用户企业在生产过程中大量使用改变公频的设备（电脑，变频器、电弧炉、UPS电源、）太多或功率很大，都造成大量谐波。
◆谐波后果
       ●电容设备过热烧毁，接线头加速氧化，造成接触不良。
       ●仪表读数不准，继电器误动作。
       ●降低功率因数，增加线损，变损等。
       ●电器设备噪音太大，振动，电磁污染。
       ●电费支出增加（谐波加5%，线损增加1倍）。
◆谐波解决方案
       SL-ZPL-1000电力节能智控管理系统在自巡检过程中发现了谐波问题后，会通过手机APP发送提醒信号，让企业及时得知，通过加装滤波器等相关设备，治理谐波，保障企业的精密仪器正常使用，降低企业对精密仪器的投资成本，提高生产率益。
◆用电管理不科学或有缺漏
       用户企业没有自动监测系统或没有电气专工，同时在用电管理上不科学，甚至存在“跑、冒、漏、滴”或窃电或人为浪费
◆后果：
       ●电机空转（多达60%-70%无功消耗）变压器空载或过低负载（无功功率是满载时的3倍）。
       ●生活区每家每户用电监控，学校对学生宿舍用电监控。
       ●电费支出增加。
       ●多缴电费，增加生产成本。
       ◆用电管理不科学或有缺漏解决方案
       加装SL-ZPL-1000电力节能智控管理系统，通过系统不间断的自巡查，自巡检，通过系统的多功能报表，建模分析，对用电每一环节的监测保护，做到科学管理，科学用电，节能可视化用电，提升企业能源效率，为企业节能生产保驾护航。

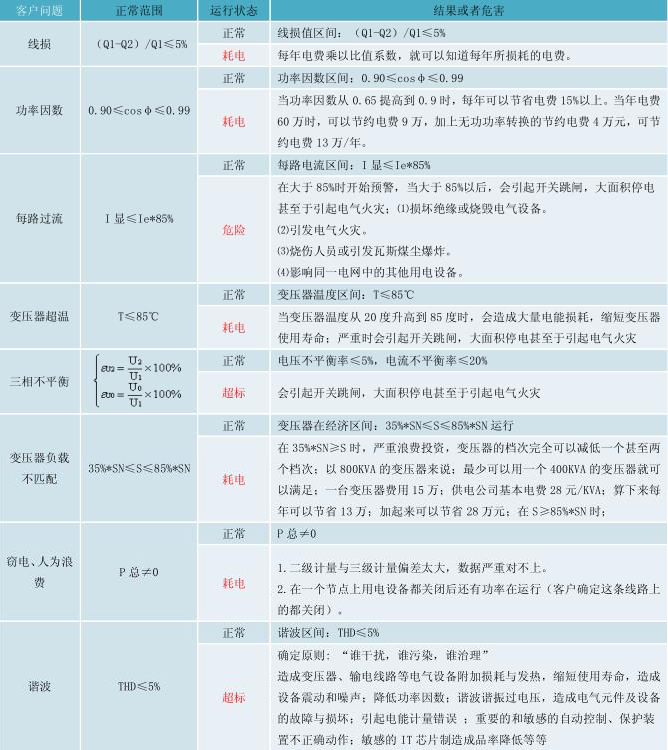

SL-ZPL-1000电力节能智控管理系统八大应用一览表
